Три типа промышленных П-образных уплотнителей:
критерии выбора и области применения

  При проектировании металлоконструкций, защитных кожухов и промышленных дверей иногда упускается из виду такой важный элемент, как уплотнитель кромки. Последствия - быстрый износ кромки, повреждения примыкающей поверхности оборудования, как следствие потеря герметичности, загрязнение, снижение шумоизоляции. Также о незащищенную кромку возможны травмы обслуживающего персонала. Наша компания разрабатывает линейку самозажимных уплотнителей, компенсирующих все эти проблемы.

На данный момент предлагаем три вида самозажимных П-образных уплотнителей из ТЭП, которые выполняют основные типовые задачи на производстве.

Как устроен наш самозажимной П-образный уплотнитель

Базовая конструкция всех трех изделий одинакова. За основу взят П-образный профиль из термоэластопласта твердостью Шор D40. Этот материал обладает необходимой твердостью и износостойкостью, что обеспечивает надежную фиксацию на кромке без дополнительного крепежа.
Самозажимная конструкция удерживает уплотнитель на кромке, за счёт чего самопроизвольное смещение профиля исключено.
Фланец рассчитан на толщину металла. У разных моделей этот параметр варьируется от 1 до 3 мм. Перед заказом обязательно замерьте толщину кромки штангенциркулем.

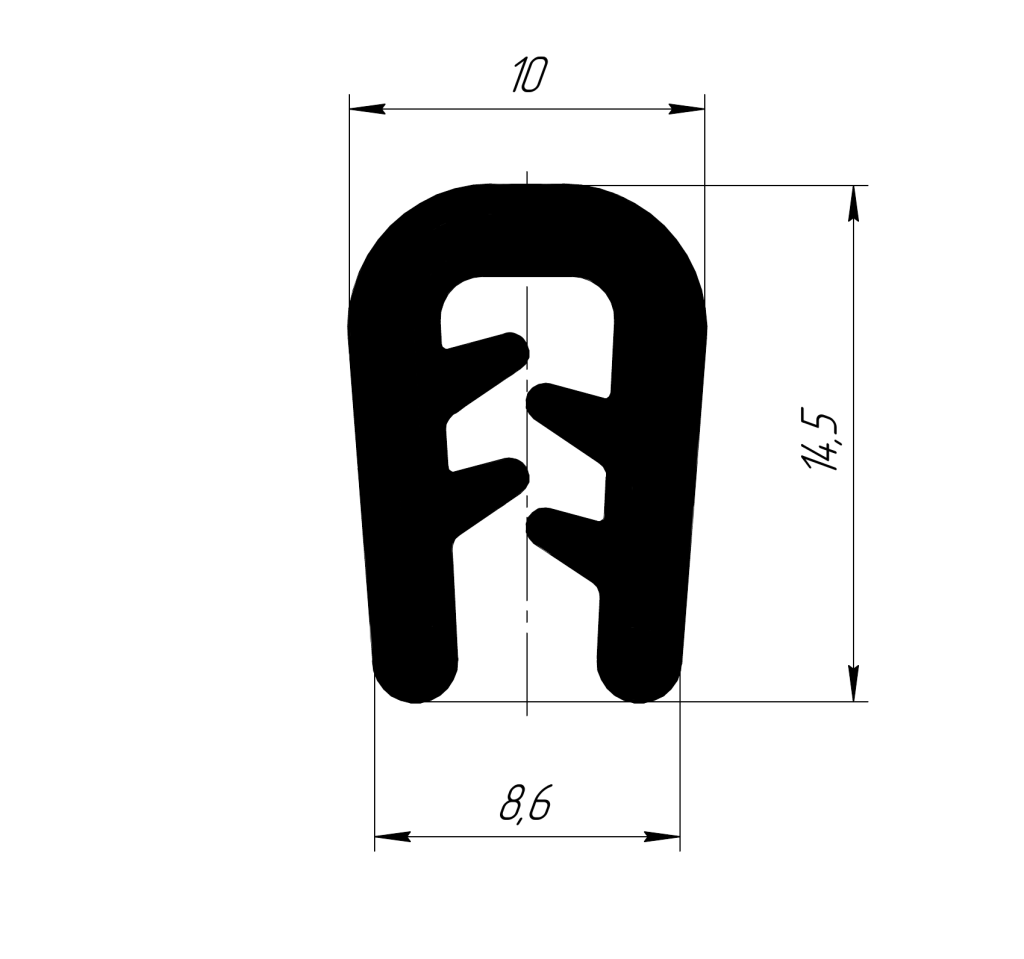

Уплотнитель без дополнительных элементов: защита острых кромок

Первая модель - классический П-образный кант безопасности без прижимных элементов. Материал - ТЭП твердостью Шор D40 по всей длине профиля

Область применения:

• Защита сварных швов и обрезных краев листового металла
• Окантовка защитных кожухов станков и оборудования
• Безопасная эксплуатация металлических стеллажей и верстаков
• Обработка кромок вентиляционных коробов и желобов

  Конструкция не предполагает герметизации. Задача этого уплотнителя - создать контур примыкания для других уплотнителей, изолировать острые края, предотвратить износ, порезы и зацепы. Устанавливается на кромку толщиной 1-2 мм.

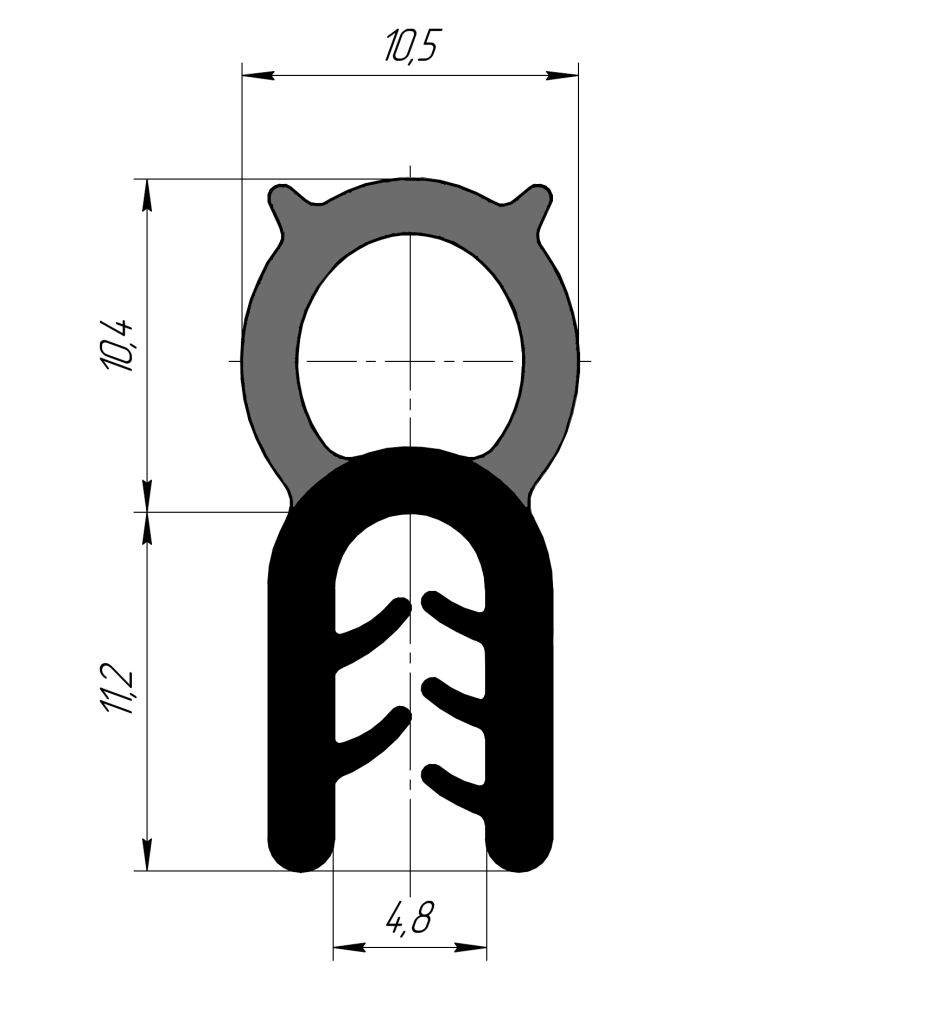

Уплотнитель с прижимной камерой: герметизация и амортизация

Вторая модель имеет комбинированную конструкцию. П-образное основание выполнено из ТЭП Шор D40 для жесткой фиксации. Верхняя часть представляет собой полую прижимную камеру из ТЭП твердостью Шор А 60-65. Разница в твердости здесь ключевая. Основание должно держать форму и не деформироваться под нагрузкой. Камера, напротив, должна быть эластичной и упругой. При закрытии двери камера сжимается, выбирает все неровности притвора и создает равномерное прижимное усилие.

Решаемые задачи:

• Герметизация промышленных и складских дверей,
• Амортизация удара при закрывании
• Снижение шума и вибраций
• Защита от сквозняков, пыли и влаги

Фланец рассчитан на кромку толщиной 1-3 мм, что делает модель универсальной для металлических дверей, защитных кожухов.Камера в данной модели - инженерное решение.

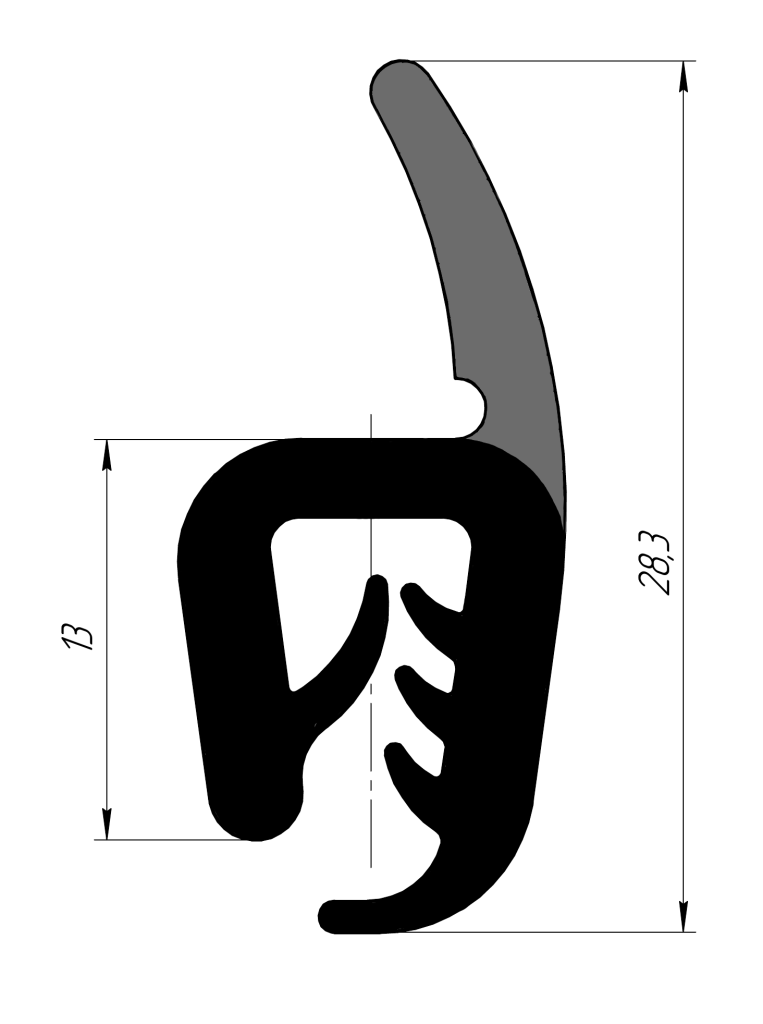

Торцевой уплотнитель с прижимным плавником

Третья модель внешне похожа на вторую, но имеет принципиальное конструктивное отличие. Вместо полой камеры используется сплошной прижимной плавник из ТЭП твердостью Шор А 60-65. Плавник представляет собой гибкий выступ, который при боковом закрытии двери прилегает к ответной поверхности по всей длине. В отличие от камеры, плавник не сжимается объемно, а изгибается, перекрывая зазор. Это решение оптимально для герметизации стыков с небольшими геометрическими отклонениями.

• Торцевая герметизация распашных и раздвижных дверей
• Заполнение зазоров между полотном и коробкой
• Уплотнение стыков в модульных конструкциях
  Диапазон толщины кромки - 1-3 мм.

Параметры поставки и упаковки

Все три типа уплотнителей поставляются в бухтах по 40 метров. Каждая бухта упакована в индивидуальный пакет и картонную коробку. Такая упаковка защищает материал от загрязнений, пыли и воздействия ультрафиолета при хранении.
Мы рекомендуем перед закупкой составить точную схему с указанием всех кромок, подлежащих обработке. Добавьте 10-15% в запас на возможные ошибки при монтаже и резку.
Хранение уплотнителя следует осуществлять в сухом помещении при температуре от 0°C до +25°C. Избегайте попадания прямых солнечных лучей, а также контакта с маслами и растворителями.

Главные ошибки при выборе

Первая и самая распространенная ошибка - попытка использовать кант безопасности без прижимных элементов для герметизации. Жесткий профиль Шор D40 не способен компенсировать неровности притвора. Результат - щель остается, а уплотнитель работает только как декоративный элемент.
Вторая ошибка - неправильный расчет толщины фланца. Если металл толще заявленного производителем диапазона, уплотнитель сложно установить и будет чрезмерное внутреннее напряжение. Если металл тоньше - фиксация окажется ненадежной.
Третья ошибка - экономия на длине. Заказ меньшего метража часто оборачивается переплатой из-за более высокой цены за погонный метр и дополнительных расходов на доставку. Бухта 40 метров - это стандартное количество в рулоне, обеспечивающий оптимальную упаковку и вес.
Четвертая ошибка - игнорирование твердости по Шору. На рынке представлены дешевые аналоги из обычной резины без контроля твердости. Такие уплотнители размягчаются, теряют форму и выпадают из паза раньше, чем срок эксплуатации подходит к концу. Контролируемые значения Шор D40 и Шор А 60-65 гарантируют стабильные механические свойства в течение всего срока службы.

Практические рекомендации по монтажу

Установка уплотнителя не требует специального инструмента. Отрежьте необходимую длину ножницами или острым монтажным ножом. Наденьте конец профиля на кромку и последовательно прижимайте по всей длине, продвигаясь от начала к концу.
При монтаже на длинные прямолинейные участки удобно использовать резиновую киянку. Легкими ударами осаживайте уплотнитель по всей длине. На угловых соединениях режьте профиль под углом 45 градусов для стыковки.
Если кромка имеет заусенцы или неровности, рекомендуется предварительно зачистить ее напильником. Это предотвратит повреждение уплотнителя при надевании и обеспечит равномерное прилегание.
После установки проверьте качество фиксации. Попробуйте сдвинуть уплотнитель рукой. При правильном подборе типоразмера он должен держаться без люфта.

Резюме

Выбор конкретного типа П-образного уплотнителя определяется вашей задачей. Для защиты от травм на острых кромках достаточно базовой модели из ТЭП Шор D40. Для герметизации и амортизации дверей необходима модель с прижимной камерой. Для заполнения зазоров в стыках оптимален вариант с прижимным плавником.

Во всех случаях обращайте внимание на три параметра:
1. Толщина фланца
2. Твердость по Шору
3. Формат поставки

Правильно подобранный уплотнитель решает задачи безопасности и герметизации на годы вперед. Неправильный выбор ведет к повторным закупкам, дополнительным затратам и простою оборудования. Подходите к выбору системно.

Практическая консультация по подбору
Подобрать уплотнитель под конкретную толщину кромки и уточнить условия эксплуатации можно на нашем сайте.
